Abi wifi antenne - 5 dbi

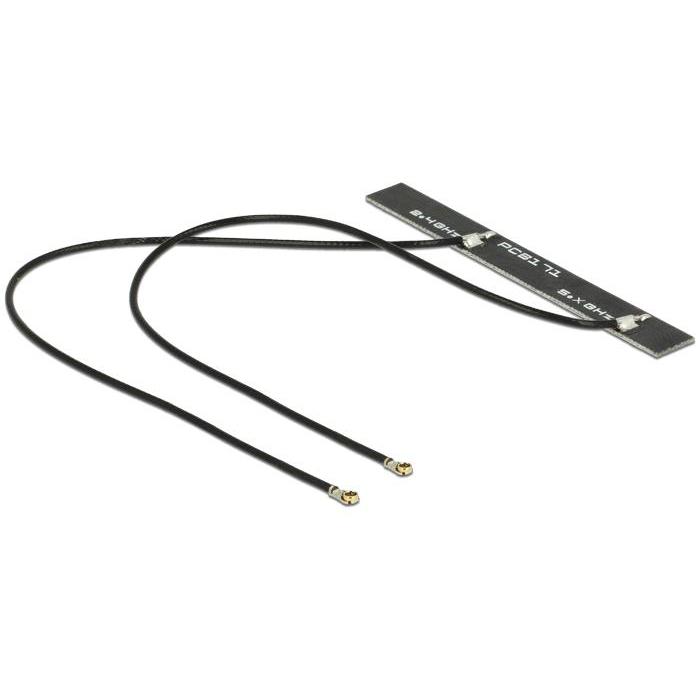

Deze dual band WLAN antenne is bedoeld voor het ontvangen en verzenden van draadloze netwerksignalen binnen apparaten zoals routers, embedded systemen, industriële controllers en IoT-apparatuur. De antenne ondersteunt WLAN 2.4 GHz en 5 GHz frequentiebanden en kan worden gebruikt voor moderne draadloze netwerken zoals WiFi 5 en WiFi 6. De antenne bestaat uit een twin antenne-opstelling met twee afzonderlijke PCB-antennes. Elke antenne is verbonden via een I-PEX Inc., MHF® 4L plug connector, waardoor de antenne geschikt is voor compacte draadloze modules en mini-PCIe / M.2 WiFi-kaarten. De antenne werkt binnen een frequentiebereik van 2400 – 2500 MHz en 5150 – 5850 MHz. Hierdoor kan de antenne worden gebruikt voor WLAN dual band netwerken en andere draadloze standaarden zoals Bluetooth, ZigBee en ISM-band toepassingen. Met een antenneversterking van 5 dBi, een lineaire verticale polarisatie en een omnidirectioneel stralingspatroon is de antenne geschikt voor stabiele signaalontvangst binnen elektronische apparaten. De antenne is uitgevoerd als een flexibele PCB-antenne (FPC) met zelfklevende montage. Hierdoor kan de antenne eenvoudig binnen een behuizing worden geplaatst. De antenne wordt geleverd met twee coaxkabels type 1.13 met een lengte van circa 15 cm per kabel. De kabel heeft een signaaldemping van ongeveer 3.2 dB per meter bij 2.4 GHz. Specificaties • Connector 2 x I-PEX Inc., MHF® 4L plug • Frequentiebereik 2400 – 2500 MHz • Frequentiebereik 5150 – 5850 MHz • Ondersteunde standaarden Bluetooth, WLAN 2.4 / 5.0 GHz, ZigBee 2.4 GHz, ISM • Antenneversterking 5 dBi • VSWR 2.0 • Impedantie 50 Ohm • Polarisatie lineair, verticaal • Montage zelfklevend • Bedrijfstemperatuur −10 °C ~ 55 °C • Behuizing FPC • Kleur zwart • Kabel coaxiaal • Kabeltype 1.13 • Kabelkleur zwart • Kabeldiameter ca. 1.13 mm • Kabeldemping 3.2 dB @ 2.4 GHz per meter • Minimale buigradius 4.5 mm • Afmetingen ca. 61.60 × 7.00 × 1.60 mm • Kabellengte incl. connector 2 × ca. 15 cm Uitleg van gebruikte termen WLAN WLAN (Wireless Local Area Network) is een draadloos netwerk dat wordt gebruikt voor WiFi communicatie. WiFi 6 WiFi 6 (IEEE 802.11ax) is een moderne WLAN standaard met hogere datasnelheden, lagere latency en betere netwerkcapaciteit. Dual band Dual band betekent dat een antenne kan werken op zowel de 2.4 GHz als de 5 GHz frequentieband. dBi dBi is een eenheid die de versterking van een antenne aangeeft ten opzichte van een ideale isotrope antenne. VSWR VSWR (Voltage Standing Wave Ratio) geeft aan hoe goed een antenne is afgestemd op de transmissielijn. Polarisatie Polarisatie beschrijft de richting van het elektromagnetische veld van een radiosignaal. I-PEX MHF® 4L I-PEX MHF® 4L is een compacte coaxiale RF-connector die vaak wordt gebruikt voor interne antennes in WiFi-modules en embedded systemen. FPC FPC (Flexible Printed Circuit) is een flexibele printplaat die vaak wordt gebruikt voor interne antennes in compacte elektronische apparaten. Coaxkabel Een coaxkabel is een kabeltype dat speciaal is ontworpen voor het transporteren van hoogfrequente RF-signalen. ISM band ISM (Industrial, Scientific and Medical) banden zijn radiofrequenties die wereldwijd vrij mogen worden gebruikt voor draadloze toepassingen. Stel een product vraag
